實驗室供氣系統需要為分析設備提供壓力、流量穩定，且經過長距離傳輸后純度不變的高純氣體以滿足使用要求。博泰小編帶大家了解實驗室氣體管道如果如何規劃布局。

一、氣瓶間布局

1、氣瓶間內設立一次調壓面板，其中二托一面板帶吹掃銅鍍鉻面板4套。

2、壓力調節器入口前需加裝燒結金屬過濾器以防止顆粒等雜質污染系統。

3、高壓軟管上的鋼瓶接頭必需與鋼瓶角閥的規格相匹配，以確保連接的可靠性。

4、壓力調節面板應采用全不銹鋼材料制成，并且牢固的固定在可靠的位置上，確保其安全性。

5、由于存放的氣體由于有可燃性氣體和助燃?xì)怏w，按國家規定必須分庫存放。分別放入不同的氣瓶間內。

6、所有面板均配備吹掃閥，可實現對面板的清洗置換。排空氣路應分類收集、固定牢固并排放至室外安全地點。

7、壓力調節器及相關管件均需牢固的固定在壓力調節面板上，面板應設計的緊湊而合理，以盡量減少系統中的死體積。

8、氣瓶間內存放的氣瓶采用帶防倒鏈的氣瓶支架固定，氣瓶支架堅固耐用、美觀大方。氣瓶支架采用鋁合金制作而成。

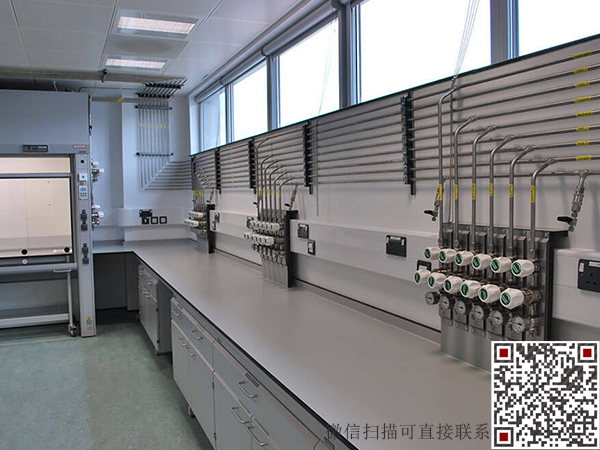

二、氣路的布線

1、管道穿過障礙物時須使用管套并采用不可燃材料填充間隙。

2、壓力調節面板和氣路控制終端上粘貼氣路編號、氣體種類、濃度等標識。

3、管路上的三通全部采用焊接三通來實現連接，可更有效保證氣體的傳輸質量。

4、系統安裝完畢后要用高純氮?dú)膺M(jìn)行高壓部分、低壓部分氣密性實驗，對整個系統進行檢測。

5、管道需用固定卡具固定在管道支架上。管道支架為槽鋼結構美觀大方。與墻體和管道固定牢固。且為耐火材料制成。

6、氣瓶間內壓力調節面板與實驗室內的氣路終端之間選用SS316LBA管進行連接，管道內表面光潔度為Ra<0.4umBA級管道。

7、氣體管路在鋪設過程中要做到橫平豎直，為保證管道走線的直線度和管道間的間距，每間隔一定距離應設置一組管卡。卡具應由不燃材料制作而成，美觀大方。

8、應盡量減少彎曲以防止被傳輸?shù)臍怏w壓力、流量損失過大。壓力管道拐彎應力集中區應有安全加固，設計合適的拐彎半徑，彎曲部位不能有皺折及扭曲。彎曲半徑和彎曲質量由專用工具保證。系統布線應盡量減少接縫以降低泄漏的可能性。
